□结构特点和应用范围
型气动活塞常温、中温切断阀，由气动活塞执行机构和切断机构组成。按阀芯密封面材料可分为硬密封和软密封；按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快 速放空的自动控制系统中。
□型号、规格
|
类 别 |
常温型 |
常 温 型 |
中 温 型 |
常温型(硬密封)带手轮 |
常温型(软密封)带手轮 |
中温型(硬密封)带手轮 |
|
型 号 |
|
|
|
|
|
|
|
规 格 |
DN20~200 |
|||||
□技术参数和性能指标
●切断机构主要技术参数
|
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公称压力 MPa |
1.6 、4.0 、6.4 |
||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快 开 |
||||||||||
|
介质温度 ºC |
软密封:-40~150(常温型) ; 硬密封:-40~200(常温型) -40~450(中温型) |
||||||||||
|
法兰尺寸、型式 |
PN16按JB78-59光滑式 ; PN40、64按JB/T79.2-94凹式 |
||||||||||
|
阀体材质 |
ZG230-450 、 ZG1Cr18Ni9Ti 、 ZG0Cr18Ni12Mo2Ti |
||||||||||
|
阀座、阀芯材质 |
1Cr18Ni9 , 0Cr18Ni12Mo2Ti |
||||||||||
|
上阀盖型式 |
普通式(常温型) ;热片式(中温型) |
||||||||||
注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。
●执行机构主要技术参数与切断机构匹配关系
|
公称通径 mm |
执行机构型号 |
气缸直径 mm |
行程 |
进气孔螺孔 |
备 注 |
|||
|
常温型 |
中温型 |
常温型 |
中温型 |
常温型 |
中温型 |
|||
|
20 |
|
|
150 |
150 |
10 |
M16×1.5 |
M16×1.5 |
|
|
25 |
||||||||
|
40 |
|
200 |
16 |
|||||
|
50 |
||||||||
|
65 |
|
|
200 |
300 |
25 |
M20×1.5 |
||
|
80 |
||||||||
|
100 |
30 |
|||||||
|
150 |
|
|
300 |
400 |
40 |
M20×1.5 |
M24×2 |
|
|
200 |
60 |
|||||||
●性能指标
|
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
阀座直径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
阀前输入压力MPa |
水压 |
4.0 |
3.0 |
||||||||||
|
气压 |
0.35 |
||||||||||||
|
泄 |
软密封 |
水试△P=△Pmax |
0 |
0.5 |
0.8 |
||||||||
|
气试△P=0.35MPa |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
|||
|
硬密封 |
水试△P=△Pmax |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
|
|
气试△P=0.35MPa |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
||
|
切断时间 S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||||
|
额定行程偏差 % |
+6 |
||||||||||||
●允许压差 MPa
|
公称通径 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
气缸直径 mm |
150 |
200 |
300 |
400 |
|||||||||
|
气源压力KPa |
500 |
允许压差 |
整机 |
流开 |
4.0 |
4.0 |
2.6 |
2.2 |
3.8 |
2.6 |
2.0 |
1.95 |
1.59 |
|
流关 |
4.0 |
4.0 |
4.0 |
3.1 |
3.1 |
2.1 |
1.6 |
2.0 |
1.63 |
||||
|
整机 |
流开 |
4.0 |
3.0 |
2.1 |
1.7 |
1.7 |
1.1 |
0.9 |
0.52 |
0.43 |
|||
|
流关 |
4.0 |
4.0 |
4.0 |
4.0 |
4.0 |
3.6 |
2.7 |
3.4 |
2.2 |
||||
□可配附件
手轮机构、空气过滤减压器、电磁阀、信号回讯器等。

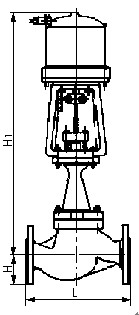

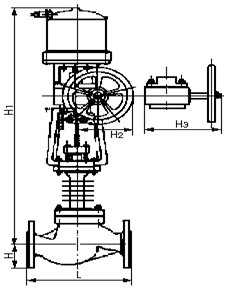

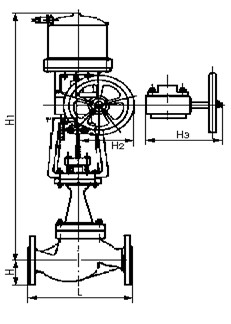

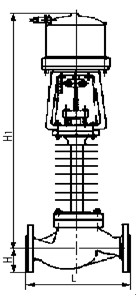

□外形尺寸 mm
|
公称通径 DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
L |
PN |
1.6 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
500 |
635 |
|
|
4.0 |
650 |
|||||||||||
|
6.4 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
520 |
650 |
|||
|
H |
65 |
70 |
85 |
90 |
100 |
105 |
125 |
170 |
205 |
|||
|
不带手轮 |
H1 |
常温型 |
445 |
455 |
485 |
485 |
605 |
605 |
620 |
962 |
988 |
|
|
中温型 |
596 |
606 |
636 |
636 |
770 |
770 |
785 |
1178 |
1226 |
|||
|
带 |
H1 |
常温型 |
630 |
640 |
670 |
670 |
790 |
790 |
805 |
1087 |
1113 |
|
|
中温型 |
781 |
791 |
821 |
821 |
955 |
955 |
970 |
1303 |
1351 |
|||
|
H2 |
160 |
160 |
160 |
160 |
160 |
160 |
270 |
270 |
270 |
|||
|
H3 |
220 |
220 |
220 |
220 |
220 |
220 |
390 |
390 |
390 |
|||
|
|
|
|
|
|
□工作温度与许用介质压力的关系
□订货须知
订货时应详细说明以下条件:
●产品型号;
●介质工作温度范围;
●公称通径DN、阀座直径;
●阀体、阀芯、阀座材质;
●公称压力;
●阀前、阀后压力;
●介质种类;
●是否有其它特殊要求。
